Come costruire una piscina fai da te
Manuale installazione piscina Easykit con Easyblok
Finalmente il tuo sogno è diventato realtà. Stai costruendo la tua piscina con il sistema , la piscina fai da te con materiali di alta qualità, facile, semplice e veloce. Vediamo insieme le fasi costruttive.
EASYKIT nasce da un’idea di Danny Zavatti, l’esperto della piscina.
Danny sarà sempre al tuo fianco in ogni fase:
- Scelta della soluzione EASYKIT adatta alle tue esigenze
- Durante l’acquisto
- Durante l’installazione, passo dopo passo
- Messa in funzione
- Utilizzo e manutenzione
Danny è sempre disponibile, è possibile contattarlo via telefono e WhatsApp al n. 334.1491755 o via e-mail scrivendo a info@zavattishop.com.
1 - TRACCIAMENTO
Il primo passo per la realizzazione della piscina è la scelta della giusta locazione. Va scelta un’area senza piante o intralci, senza pozzetti e fondamenta.
È necessario trovare lo squadro di riferimento, che potrà essere la casa o la recinzione del giardino. Sulla base di quello, disegnare a terra le dimensioni dello scavo.

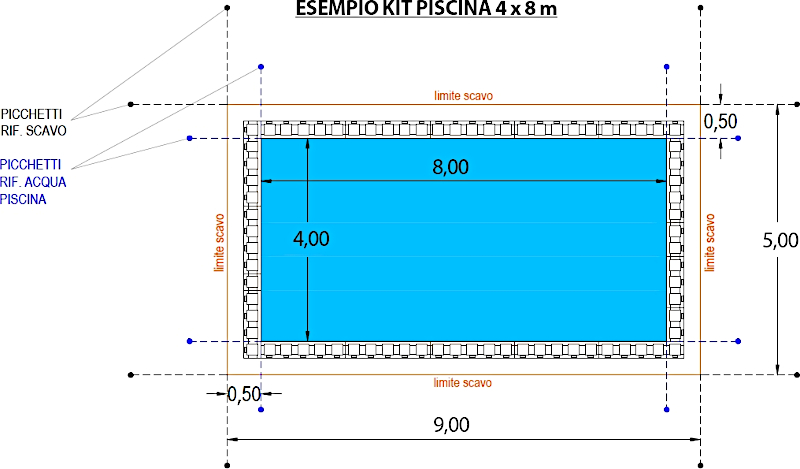

Per esempio, in caso di piscina con specchio acqua 4,00 x 8,00 m avremo un ingombro 4,50 x 8,50 m (la profondità del cassero è 25 cm), quindi eseguiremo uno scavo 5,00 x 9,00 m (lasciando così altri 25 cm per facilitare i lavori e lo spazio necessario alle eventuali tubazioni di ricircolo).
In caso di piscina con specchio acqua 5,00 x 9,00 realizzeremo uno scavo 6,00 x 10,00 e così via…
Calcolando in modo preciso si risparmieranno soldi per lo scavo e la soletta, inoltre avremo meno rinterro e meno assestamenti.
Quindi, scelta l’area e le dimensioni precise, si inizia a tracciare la piscina stessa sul terreno.
Cosa serve:
• paletti di legno appuntito o ferri
• una corda
• polvere bianca (calce, gesso o cemento)
• rotella metrica
• battifilo

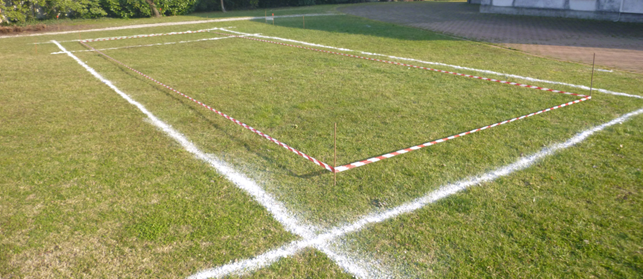

Una volta fissati i quattro paletti più esterni stendiamo la corda e andiamo a tracciare a tutti gli effetti lo scavo della piscina, distribuendo la polvere bianca seguendo la cordicella.
Rimuovere poi la cordicella e spostare i paletti all’esterno dello scavo per riportare velocemente le misure della piscina una volta terminato lo scavo.
A questo punto non rimane che misurare nuovamente tutti i lati e le diagonali, che dovranno essere uguali, per verificare la correttezza delle dimensioni e della quadratura della sagoma tracciata.

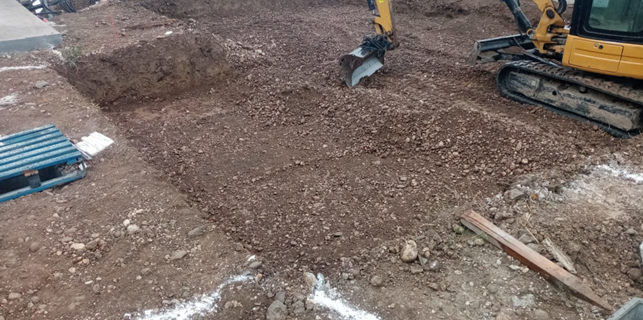

2 - SCAVO
Terminato il tracciamento, procediamo con lo scavo.
ATTENZIONE: lo scavo deve essere realizzato almeno 20 cm più profondo della profondità prevista per la piscina, in previsione della realizzazione della soletta (che deve essere spessa almeno 20 cm), quindi, se la nostra piscina dovrà essere alta 1,50m, scaveremo per un’altezza totale di 1,70m.
Sarebbe da considerare anche qualche cm in più per i piedini di appoggio dei casseri (circa 2 cm), per il profilo del rivestimento (circa 1,5 cm) e per la pavimentazione (1 o 2 cm di spessore) ma, volutamente, consigliamo che la piscina risulti più alta del livello del terreno di qualche cm, perché l’acqua piovana scoli verso il terreno circostante e non nella piscina stessa.
N.B.: Come punto zero considerare sempre il punto più alto nei paraggi della piscina.
3 – PREPARAZIONE DELL’AREA E GETTO SOLETTA

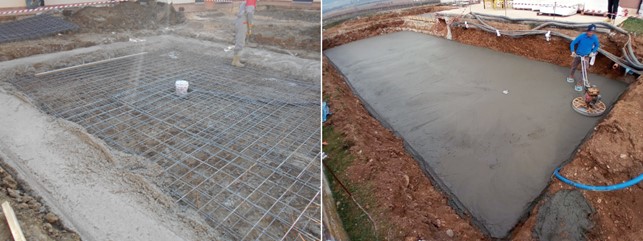

Una volta realizzato lo scavo, andremo a tracciare nuovamente la piscina al suo interno. Procedimento molto veloce, grazie ai picchetti precedentemente posizionati. A questo punto si può procedere alla stesura della rete elettrosaldata in doppio strato. Questa operazione va fatta sollevando da terra il piano della rete, con distanziali, così che la rete sia rialzata dal terreno di almeno 5 cm.
Si procede poi posando il secondo strato di rete, sopra al primo, mantenendo il distanziamento tra i due strati. I distanziali dovranno essere numerosi per garantire un’ottima stabilità in fase di getto. Le reti dello stesso strato vanno sovrapposte tra loro di almeno 40 cm per creare stabilità. Tra le reti è anche opportuno avere dei punti di riferimento ai quali il piano di calcestruzzo verrà allineato. Inserire quindi dei picchetti metallici su cui verranno battuti i livelli di riferimento, in modo da avere un piano perfetto. Ultimate le operazioni di armatura del fondo, utilizzare l’autopompa per il getto.
ATTENZIONE: verificare che i picchetti metallici del fondo siano perfettamente livellati, in modo da avere sotto controllo le quote in ogni momento.
N.B.: In questa fase, se presente, installare alla quota corretta la presa di fondo.
Procedere quindi al getto della soletta. Si consiglia l’utilizzo di un calcestruzzo di buona consistenza classe (S3-S4), così da facilitare le operazioni e la distribuzione dello stesso.
Durante le operazioni di getto, dare priorità alla parte esterna della soletta, dove andremo a posare le pareti della piscina, poi procedere con la parte più interna.
Si consiglia l’utilizzo della staggia per il livellamento della soletta e successivamente dell’elicottero per la lisciatura al quarzo.
È molto importante che il fondo sia perfettamente livellato e liscio. Ogni piccola imperfezione verrà evidenziata dal rivestimento in pvc e l’acqua farà risaltare ogni difetto come una lente d’ingrandimento.
4 – POSA DEI CASSERI EASYBLOK E GETTO DEL CEMENTO
Attendiamo il tempo necessario perché la platea si asciughi completamente.
Con una rotella metrica individuare i 4 vertici interni del perimetro della vasca e segnarli con dei chiodi, ai quali successivamente ancorare un filo di tracciatura battifilo e ridefinire così la sagoma della vasca.
È opportuno verificare l’effettiva quadratura della sagoma così definita, misurando le diagonali e i lati. Le diagonali dovranno essere identiche tra loro, così come i lati lunghi ed i lati corti.

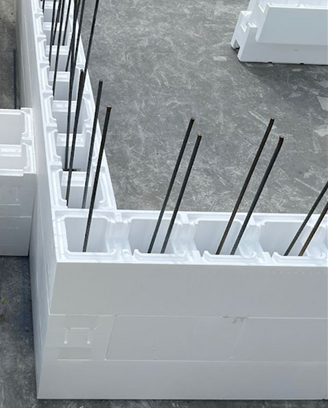

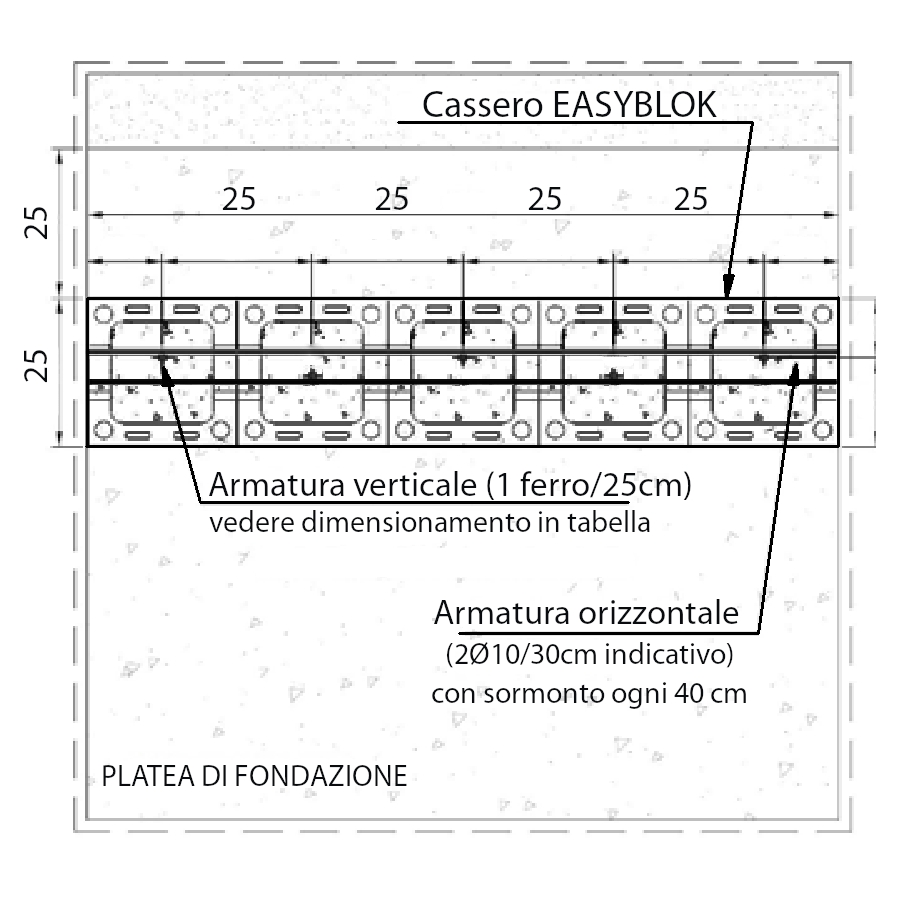

Una volta messa in squadro la struttura, possiamo andare a predisporre l’armatura verticale creando, con un trapano, fori nel basamento, profondi 10 cm, a distanza di 25 cm, a zig-zag.
I ferri verticali saranno poi da posizionare prima della posa dell’ultima fila di casseri. Questi verranno assicurati mediante l’utilizzo di collante chimico bi-componente o, semplicemente, ad innesto.
Il dimensionamento delle armature raccomandate a seguire viene eseguito prendendo in considerazione le modalità di calcolo ed i parametri geotecnici e meccanici del terreno (peso specifico, angolo di resistenza al taglio, coesione…) prescritti dalla normativa UNI EN16582-2. Per ulteriori informazioni si rimanda alla relazione tecnica strutturale dedicata o ai tecnici che presenteranno la richiesta a costruire.
ATTENZIONE: in fase esecutiva qualsiasi variazione a tale dimensionamento dovrà riferirsi ai valori effettivi delle caratteristiche e dei parametri di progetto, valutati dal professionista sulla base delle reali condizioni d’esercizio.
 |
 |

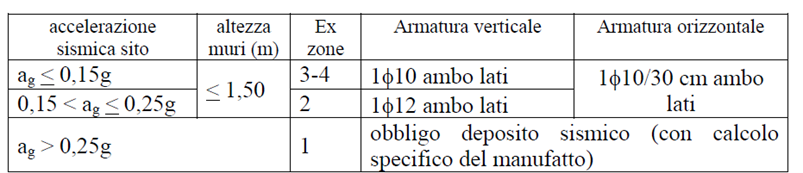

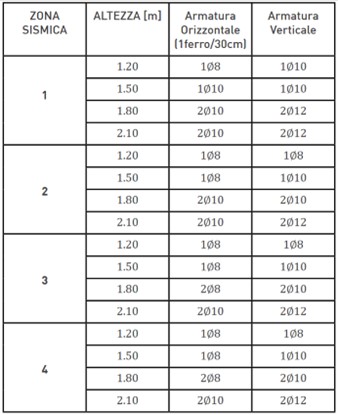

La seguente tabella riassume l’armatura orizzontale e verticale necessaria alla realizzazione di piscine mediante il sistema di casseri isotermici a perdere EASYBLOK.
Le indicazioni fornite sono suddivise in funzione della zona sismica locale, dettata dalle Norme Tecniche delle Costruzioni del 17/01/2018, che suddivide il territorio nazionale in quattro zone distinte a seconda dei valori dell’accelerazione gravitazione orizzontale ag. (Zona 1 sismicità alta, ag>0.25g - Zona 4 sismicità bassa ag<0.05g).

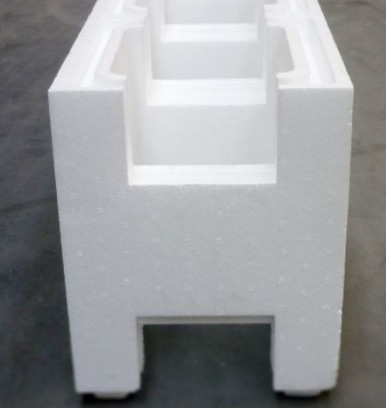

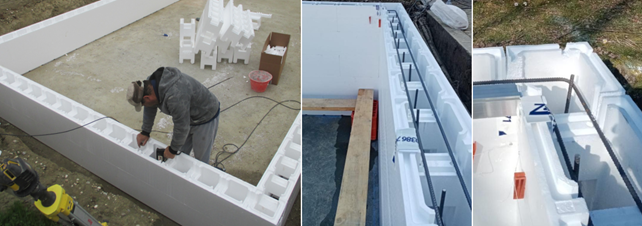

Si inizia ora la posa dei casseri EASYBLOK in senso orario o antiorario, con i piedini rivolti verso il basso, ad incastro.
Nel cassero posizionato nell’angolo tagliare con un seghetto una finestrella laterale nella parte superiore, così da ottenere un vano continuo per la posa delle armature ed il conseguente getto del calcestruzzo.
Sulle testate si devono chiudere le aperture, utilizzando le apposite chiavette di tamponamento. Due per ciascun cassero, posizionato ad angolo, così da non permettere la fuoriuscita del calcestruzzo durante il getto.
Le varie file di casseri, per essere legate tra loro, vanno posizionate sfalsate di almeno 25 cm (un modulo), esattamente come faresti con un lego.
I casseri sono disposti per la lunghezza di 1,25 m, ogni blocco è costituito da 5 moduli da 25 cm sezionabili, così da garantire che si incastrino perfettamente l’uno con l’altro e per consentire di ottenere la lunghezza complessiva desiderata.

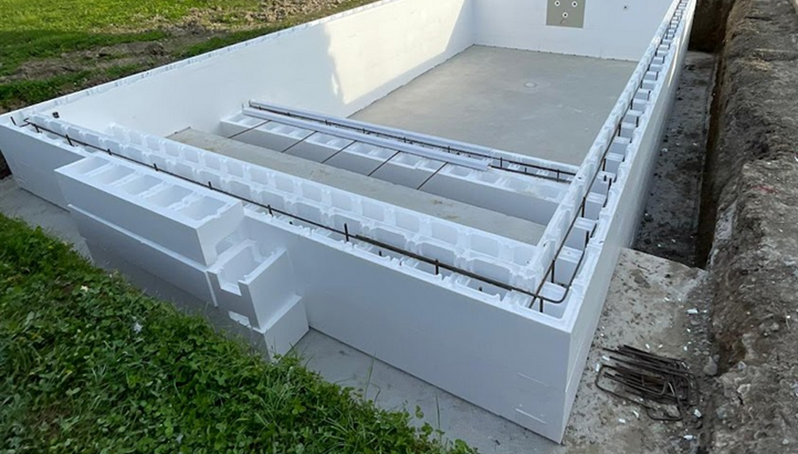

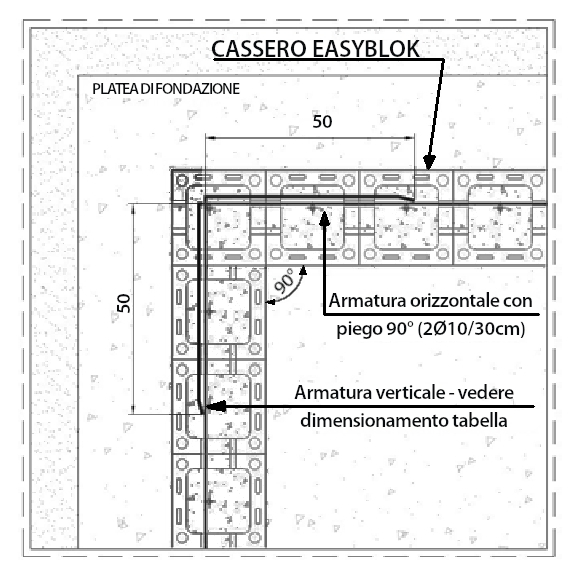

Posizionare poi le barre dell’armatura orizzontale all’interno di ogni fila di casseri. Verificare che i corsi dei ferri orizzontali si sovrappongano per almeno 50 cm uno con l’altro. In presenza degli angoli del perimetro, le barre orizzontali devono essere opportunamente piegate di 90 gradi e proseguire sul lato successivo in modo da garantire la massima robustezza.
N.B.: Evitare il sormonto dei ferri sempre negli stessi punti.

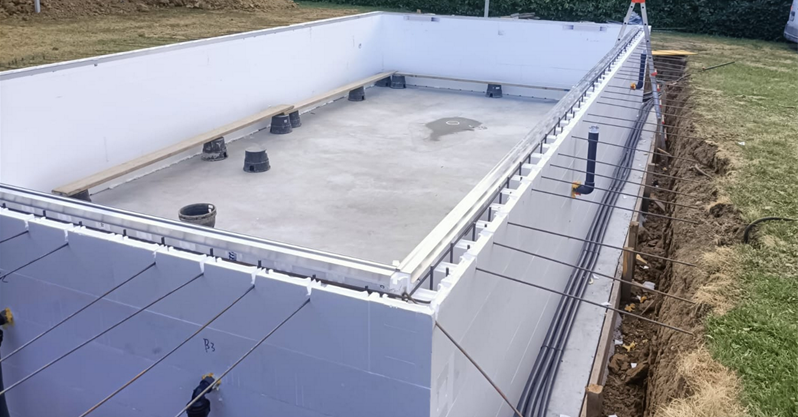

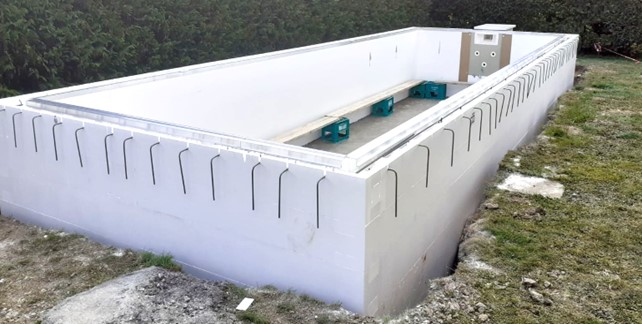

Terminata l’armatura orizzontale e verticale si consiglia, per fissare la piscina e la pavimentazione che verrà realizzata attorno, di posizionare le chiamate dei massetti esterni:

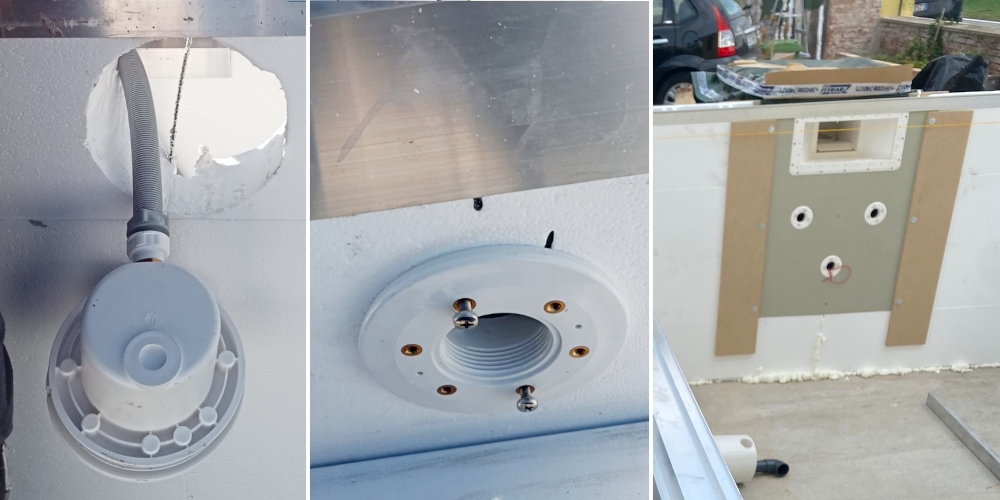

Posati i casseri, si può procedere all’installazione dei pezzi a murare: skimmer, bocchette, fari, muro filtrante, etc.
Posizionare gli accessori nel punto desiderato e segnare con un pennarello l’ingombro degli stessi, quindi praticare i tagli dei casseri interessati, seguendo la traccia.
Superata la fase di posizionamento, se si è certi di non volere più spostare i pezzi speciali, si può procedere al fissaggio degli stessi con la schiuma poliuretanica, che asciugando e solidificando al contatto con l’aria, fissa quasi immediatamente il pezzo.
Non esagerare con la schiuma poliuretanica, deve essere garantito lo scorrimento del getto di calcestruzzo.

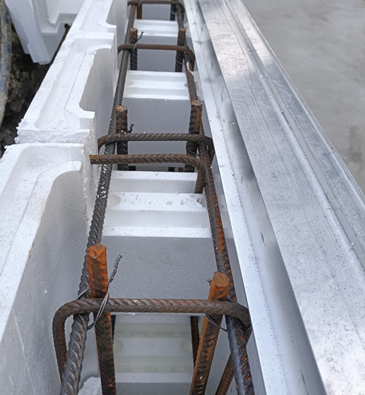

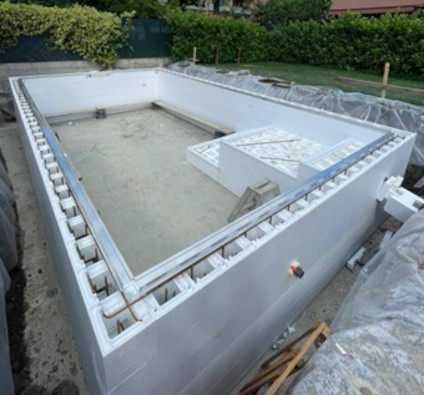

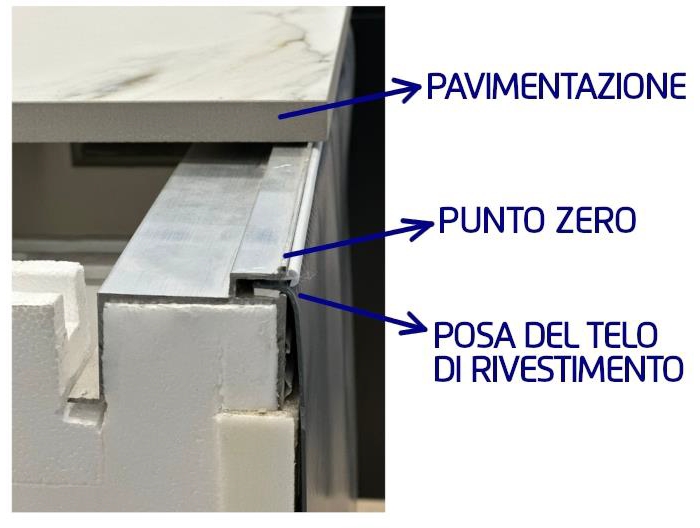

Posizionare il , ad incastro, prima del getto delle pareti. Il profilo Zavatti sarà il punto zero (di partenza) del rivestimento armato in pvc ed il punto zero (di appoggio) della pavimentazione esterna della vasca.
Prima di procedere con il getto del calcestruzzo, ricontrollare che la struttura sia a bolla e in squadro.
Con i casseri EASYBLOK ad alta densità non sarà necessario armare la struttura né prima né dopo il getto, risparmiando così tempo e denaro.
Poi vedremo nel dettaglio, in base al sistema di filtrazione scelto, come procedere all’installazione dello stesso.
Nel frattempo, vediamo di terminare la spiegazione della fase del getto in calcestruzzo.

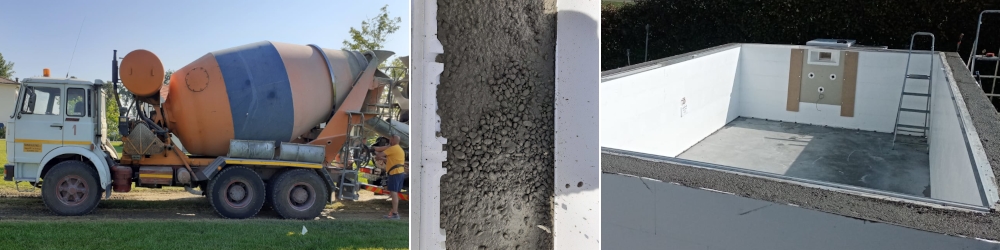

Il calcestruzzo utilizzato (cemento, sabbia e ghiaietta fine) deve avere una consistenza né troppo liquida, per evitare una pressione eccessiva all’interno dei casseri, né troppo densa, per evitare la formazione di grumi d’inerti che impediscono la corretta propagazione del calcestruzzo all’interno del cassero EASYBLOK.
Si raccomanda una classe di consistenza S3 ed una dimensione massima degli inerti compresa tra 10 e 12 mm.
Durante il getto con i mezzi meccanici, quali autobetoniere, etc., è consigliato ripartire il carico del getto lungo il perimetro senza stazionare nel medesimo punto, così da distribuire in modo uniforme la spinta.
 |

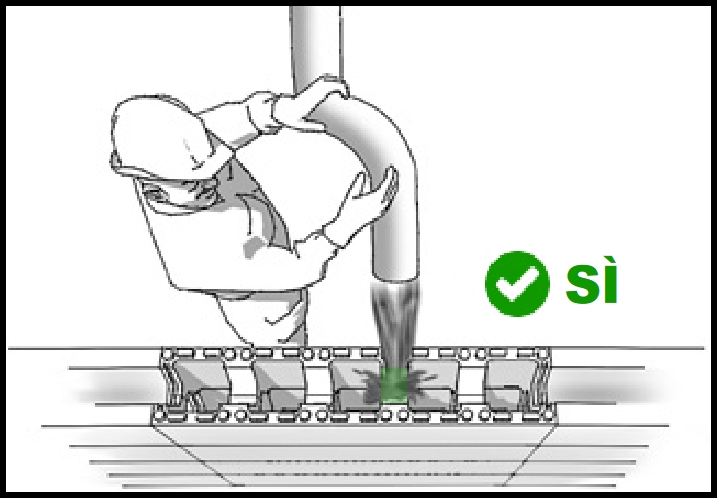

Inoltre, come indicato in figura, la corretta direzione del getto consiste nel far calare il calcestruzzo direttamente sul rinforzo del cassero e non direttamente nella cavità. Con EASYBLOK è possibile eseguire il getto in massimo due passaggi. Non è necessario vibrare il getto di calcestruzzo in quanto il vibratore stesso potrebbe danneggiare l’integrità dei casseri in EPS. In adiacenza agli accessori installati, al fine di permettere il corretto scorrimento del calcestruzzo, si dovranno effettuare delle operazioni manuali con l’ausilio di un utensile (es. tondino di ferro) per far si che il getto rimanga completamente a contatto con l’accessorio stesso. |
A fine procedimento, rasare la superficie con una spatola e pulire il cantiere. Verificare poi che la sommità del perimetro sia perfettamente in piano, mediante una livella. Ultimato il getto della struttura attendere il periodo idoneo alla maturazione del getto per poi avanzare con i lavori.
EASY KIT – ISTRUZIONI SISTEMI DI FILTRAZIONE DISPONIBILI
I kit costruzione piscina “fai da te” EASY KIT sono disponibili con i seguenti sistemi di filtrazione (cliccare sull'immagine per collegarsi al manuale specifico del kit d'interesse):
 |
Il kit Basic è completo di tutto, ha l'impianto di filtrazione e l'eventuale illuminazione racchiusa in un unico "zaino". Questo zaino è facile da posizionare in piscina e non richiede nessun tipo di competenza idraulica, deve essere infatti solo posto a cavallo della struttura, garantendo così il top delle performance con il minimo impiego di manodopera. Con i filtri a zaino non dovrai nemmeno bucare o forare la struttura. Questo tipo di impianto è altamente consigliato per piscine fino a 35/40 mc e per utenti privati che vogliono realizzare in completa autonomia la propria piscina interrata. |
 |
Il kit Design, invece, utilizza per la filtrazione e l’illuminazione della piscina l’innovativo muro filtrante. Questo kit è ad oggi il più venduto sia a privati che ad installatori. Il muro filtrante, abbinato al cassero EASYBLOK, permette una realizzazione professionale senza il rischio di tubi o altre predisposizioni che girano attorno alla piscina. Inoltre, può essere anche accessoriato con impianti al sale o bypass per pompe di dosaggio o pompe di calore. |
 |
Il kit Skimmer Kart è una cartuccia filtrante industriale direttamente integrata nello skimmer. Quindi un'ottima qualità di filtrazione con una notevole semplificazione del sistema di filtrazione (meno tubature, non servono i tubi che collegano lo skimmer al filtro). Esteticamente di grande impatto, grazie anche al design dello skimmer sfioratore che ha la bocca larga e alta, donando un effetto simile alle piscine a sfioro. |
 |
Infine, c’è il kit Classic, con cui abbiamo cercato di offrire il massimo della qualità al miglior prezzo in assoluto sul mercato. Questo kit è dedicato ha chi ha manualità e competenza idraulica, privato o professionista che sia. Skimmer, bocchette e tubi, infatti, andranno posizionati a discrezione del posatore; quindi, è necessario avere le conoscenze e le competenze del caso.
|
5 – POSA DEL TELO ARMATO DI RIVESTIMENTO E RIFINITURE

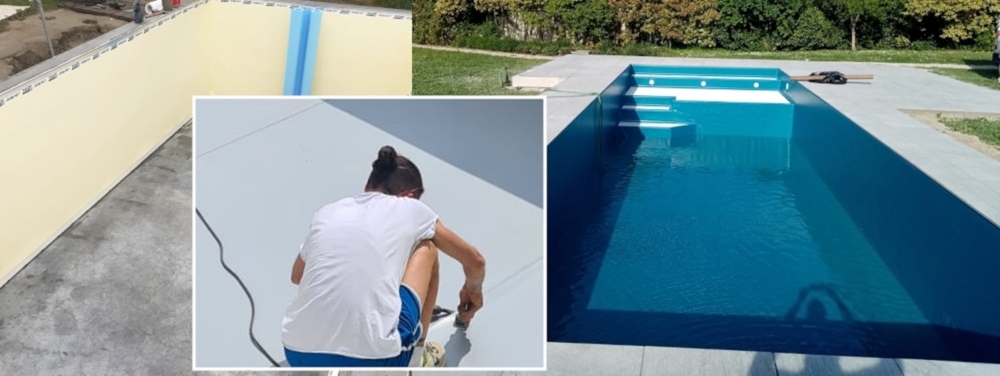

L’ultima cosa che resta ora da fare è rivestire internamente la piscina con il telo di rivestimento armato in pvc. Il telo fornito nel kit è a rotoli, sarà da termosaldare in opera con gli appositi phon da termosaldatura.
Grazie alla perfezione dei casseri EASYBLOK, si può evitare la rasatura delle pareti interne, basterà installare sulle pareti il materassino poliuretanico in pvc ad incollaggio.
In caso di scalini e gradini interni, vengono fornite gli angolari plastificati perché si possa eseguire la termosaldatura a regola d’arte.
PERSONALIZZAZIONI
È possibile personalizzare il kit piscina EASYKIT con una scala o una spiaggia:
EASY KIT SCALA già preassemblato, di facile e veloce installazione.
Fornita con gli angolari plastificati per una posa telo a regola d’arte. In dotazione bobina di telo armato in pvc antisdrucciolo di sicurezza.

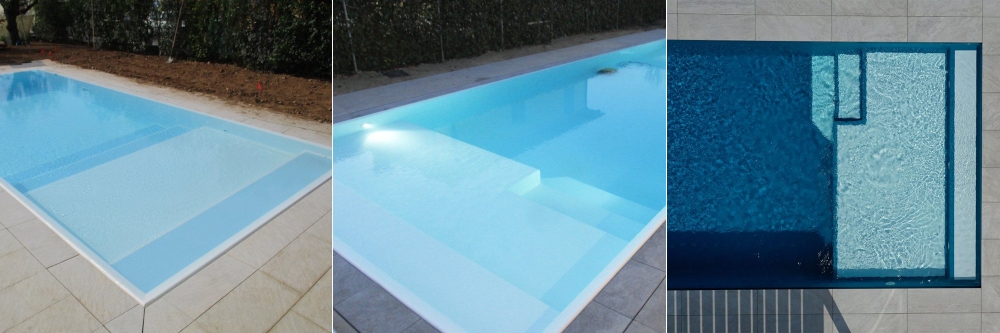

EASY KIT SPIAGGIA da assemblare in opera.
Fornita con gli angolari plastificati per una posa telo a regola d’arte. In dotazione bobina di telo armato in pvc antisdrucciolo di sicurezza.
Adatto a realizzare una spiaggia di dimensione massima 10mq.
PRODOTTI E ACCESSORI PER LA PISCINA
Per la manutenzione ed il mantenimento della tua piscina esistono prodotti e accessori indispensabili, che troverai sempre su ZavattiShop.com
Robot pulitori automatici Dolphin Maytronics
